Miten hydraulinen kytkentä toimii?

Hydraulinen kytkin (tunnetaan myös nestekytkimenä) on laajalti käytetty voimansiirtolaite, joka yhdistää kaksi pyörivää akselia. Se välittää vääntömomenttia hydraulinesteen virtauksen kautta, mikä tarjoaa tasaisen ja jatkuvasti muuttuvan nopeudensäädön ilman mekaanista kulumista. Hydraulisia kytkimiä käytetään yleisesti kuljettimissa, murskaimissa, puhaltimissa, pumpuissa ja monissa teollisuuden käyttöjärjestelmissä, joissa vaaditaan pehmeää käynnistystä ja ylikuormitussuojaa.

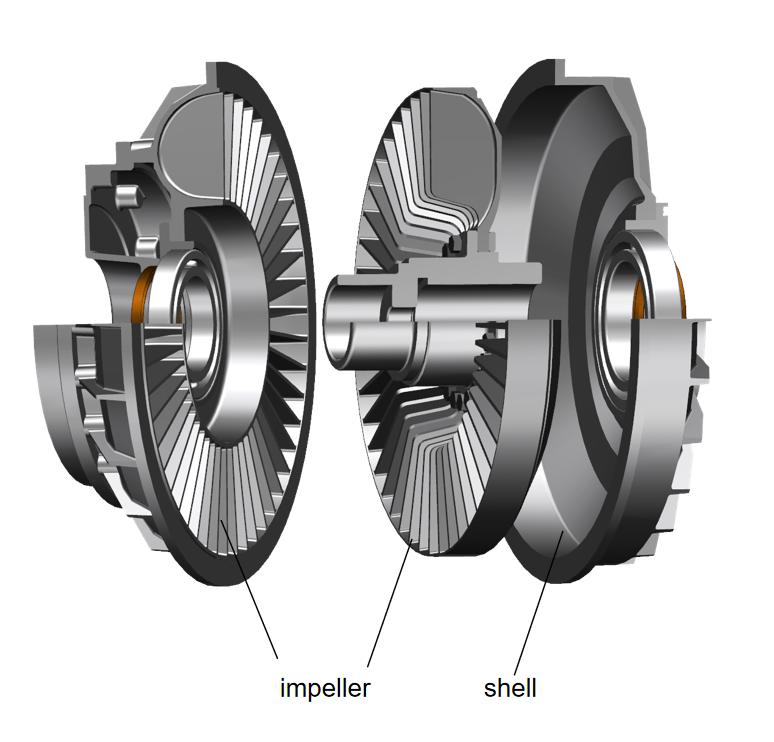

Pääkomponentit

Tyypillinen hydraulinen kytkentä koostuu kolmesta pääosasta:

• Pumpun siipipyörä (juoksupyörä)– kytkettynä tuloakseliin (moottoriin). Siinä on säteittäiset lavat, jotka kiihdyttävät hydrauliöljyä ulospäin pyöriessään.

• Turbiini– kytkettynä ulostuloakseliin (käyttöinen kone). Siinä on myös lavat, jotka vastaanottavat nesteen virtauksen ja muuntavat kineettisen energian takaisin vääntömomentiksi.

• Hydraulineste– yleensä korkealaatuista hydrauliikkaöljyä tai vaihteistoöljyä, joka täyttää työkammion. Neste siirtää energiaa pumpun pyörästä turbiiniin.

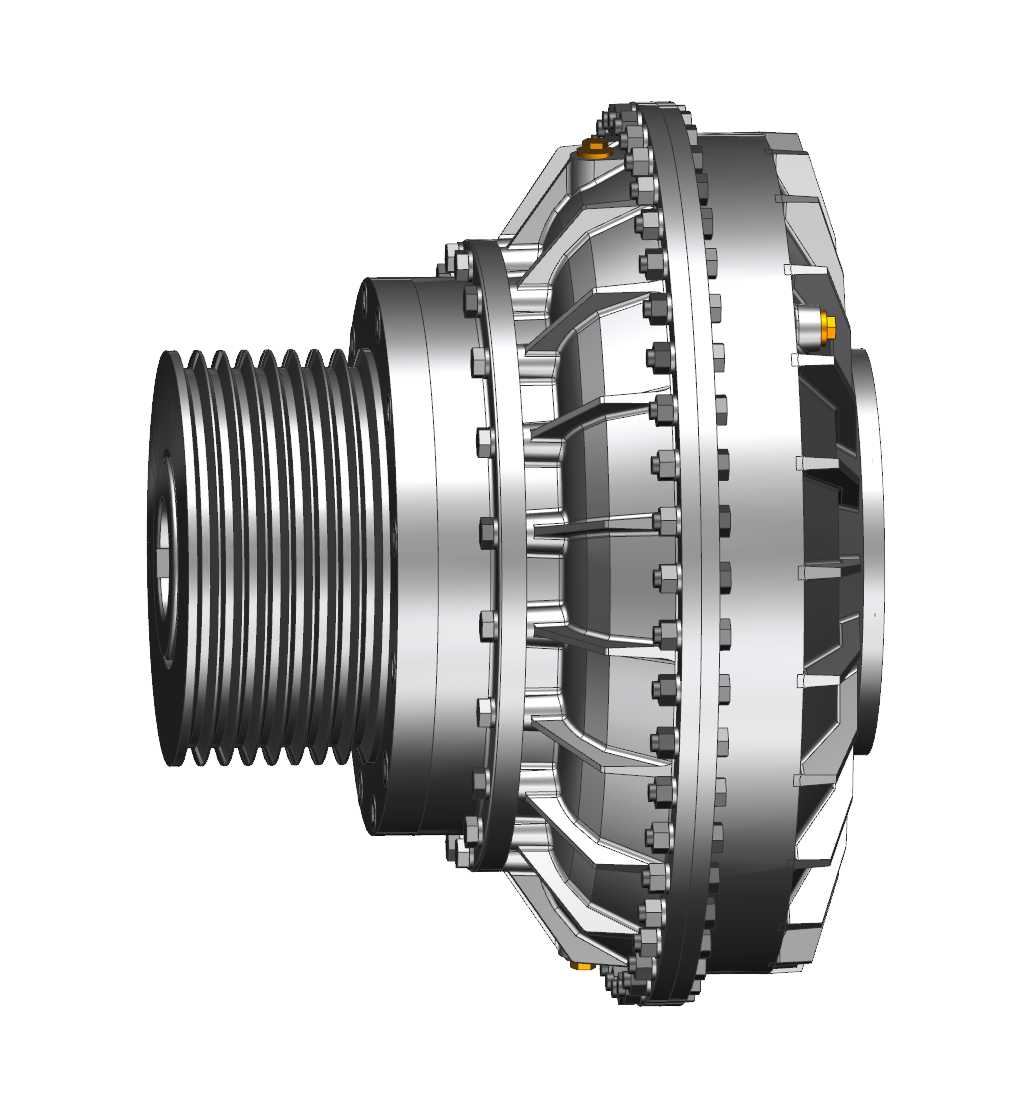

Rakenteesta riippuen hydrauliset kytkimet voivat ollajatkuva täyttö(kiinteä öljymäärä vääntömomentin rajoittamiseksi) taikontrolloitu täyttö(muuttuva täyttö nopeuden säätöön kauhaputken tai ulkoisen venttiilin avulla).

Toimintaperiaate

Hydraulisen kytkimen toiminta tapahtuu kolmessa eri vaiheessa:

1. Aloitusvaihe

Kun moottori käynnistyy, pumpun pyörä alkaa pyöriä ja työntää nestettä ulospäin keskeltään. Aluksi nesteen virtaus on heikkoa, joten turbiini saa vain pienen määrän kineettistä energiaa. Turbiini alkaa pyöriä hitaasti, mutta kytkentä välittää vain vähän vääntömomenttia. Tässä vaiheessa hyötysuhde on alhainen, koska suurin osa nesteen energiasta kuluu itse nesteen kiihdyttämiseen.

2. Kiihtyvyysvaihe

Moottorin nopeuden kasvaessa pumpun pyörä pyörii nopeammin, mikä tehostaa nesteen kiertoa. Enemmän nestettä osuu turbiinin lapoihin, mikä kiihdyttää ulostuloakselia. Välittyvä vääntömomentti kasvaa asteittain ja kytkimen hyötysuhde paranee. Tämä vaihe tarjoaa "pehmeän käynnistyksen" – kuorma kiihtyy tasaisesti ilman mekaanisia iskuja.

3. Vakiotilavaihe

Kun turbiinin nopeus lähestyy pumpun pyörän nopeutta, suhteellinen luisto pienenee (tyypillisesti 2–5 %). Nestevirtaus saavuttaa vakaan tasapainon ja kytkin välittää lähes täyden vääntömomentin minimaalisella häviöllä. Tässä vaiheessa hydraulinen kytkin toimii suurimmalla hyötysuhteellaan, mikä tarjoaa luotettavan voimansiirron ja erinomaisen tärinänvaimennuksen.

?Keskeinen periaate:Hydraulinen kytkentä siirtää tehoa hydrodynaamisesti – tulon ja lähdön välillä ei ole suoraa mekaanista yhteyttä. Tämä luontainen luisto antaa sille luonnollisen ylikuormitussuojan: jos kuorma jumiutuu, pumpun pyörä voi jatkaa pyörimistä turbiinin pysähtyessä, jolloin energiaa haihtuu nestelämpönä vahingoittamatta moottoria tai konetta.

Hydraulisten kytkimien tyypit

• Vakiotäytteiset kytkimet– niillä on kiinteä öljytilavuus. Niillä on kiinteä vääntömomenttia rajoittava ominaiskäyrä ja ne sopivat ihanteellisesti hihnakuljettimiin, kauhahisseihin ja murskaimiin.

• Täyttökytkimet– mahdollistavat öljytason vaihtelun käytön aikana (kauhaputken tai ulkoisen venttiilin avulla). Ne tarjoavat vaihtelevan lähtönopeuden ja niitä käytetään tuulettimissa, pumpuissa ja keskipakokoneissa, jotka vaativat virtauksen säätöä.

• Viivästetyn täytön kytkimet– sisällytä hitaasti täyttyvä lisäkammio, joka pidentää pehmeän käynnistyksen aikaa erittäin suurilla inertiakuormilla (esim. kuulamyllyt, pitkät kuljettimet).

Hydraulisten kytkimien edut

• Sujuva, portaaton nopeuden vaihtelu– ei vaadi kytkintä tai vaihteiden vaihtamista, mikä takaa mukavan käytön ja vähentää mekaanista rasitusta.

• Pehmeä käynnistys– poistaa iskukuormitukset moottorin käynnistyksen aikana, suojaten hihnoja, ketjuja, vaihteistoja ja laakereita.

• Ylikuormitussuoja– kun käytettävä kone jumiutuu tai ylikuormittuu, kytkin luistaa, mikä rajoittaa vääntömomenttia ja estää moottorin jumiutumisen tai laitevauriot.

• Tärinän ja iskunvaimennus– neste vaimentaa kuorman tai moottorin vääntövärähtelyjä ja iskuvoimia.

• Suuri kuormankantokyky– hydrauliset kytkimet kestävät suuria vääntömomenttipiikkejä ja sopivat raskaisiin sovelluksiin, kuten kaivoskuljettimiin, murskaimiin ja laivojen propulsiojärjestelmiin.

• Vähäinen huoltotarve– ei mekaanista kosketusta käyttävien ja käytettävien osien välillä, mikä tarkoittaa vähäistä kulumista; vain säännölliset öljynvaihdot ja tiivisteiden tarkastukset ovat tarpeen.

Tyypilliset sovellukset

Hydraulisia kytkimiä käytetään laajalti:

• Kaivos- ja sementtiteollisuus (hihnakuljettimet, kauhahissit, murskaimet, myllyt)

• Voimalaitokset (hiilimyllyt, puhaltimet, kattilan syöttöpumput)

• Materiaalinkäsittely (pinoamisvaunut, purkajat, laivojen purkuvaunut)

• Auto- ja merikäyttövoima (rajoitetut sovellukset, enimmäkseen raskaissa ajoneuvoissa)

• Teollisuuspuhaltimet, -puhaltimet ja -keskipakopumput
